20dBm DCS y UMTS Dual Band Repeater

Caracteristicas

1 Proporcione una solución de cobertura rápida para zonas débiles y de bloqueo de señal pequeña, reduzca las llamadas caídas / desconexiones.

2 Tamaño compacto, bajo consumo, fácil instalación, gran cubierta.

3 Cubra alrededor de 1000 ~ 5000 m² sin bloquear u obstruir.

4 Diseño lineal alto, baja interferencia con BTS.

5 Función de control de ganancia manual.

Diagrama de bloques y principio de trabajo:

图片 53.jpg

Aplicaciones

图片 54.jpg

Especificación

Especificación eléctrica		Enlace ascendente	Enlace descendente
Rango de frecuencia	DCS	1710 - 1785 MHz	1805 - 1880 MHz
	WCDMA	1920 - 1980 MHz	2110 - 2170 MHz
Max .Gain		≥ 65dB	≥ 70dB
Max. Potencia de salida		≥ 15dBm	≥ 20dBm
Ancho de banda (-3dB)		Banda ancha
MGC (Atenuación de pasos)		≥ paso de 31dB / 1dB
Control de nivel automático		≥ 15dB, apagado automático después de 15dB
Ganar planitud	GSM y CDMA	Tpy ≤ 6dB (PP); DCS, PCS ≤8 dB (PP)
	WCDMA	≤ 2dB / 3.84MHz, banda completa ≤ 5dB (PP)
Figura de ruido		≤ 6dB
VSWR		≤ 2.0
Retraso de grupo		≤ 1.5μs
Estabilidad de frecuencia		≤ 0.01ppm
Emisión espuria y Intermodulación de salida		GSM Meet ETSI TS 151 026 V 6.1.0
		WCDMA Meet 3GPP TS 25.143 (V 6.2.0)
Sistema WCDMA	Máscara de emisión espuria	Conozca 3GPP TS 25.143 (V 6.2.0)
	Precisión de Modulación	≤ 12.5%
	Error de dominio de código pico	≤ -35dB @ Factor de dispersión 256
LED de alarma		Estándar
LED de potencia		Indicador de encendido
ALC LED 1 - Banda de baja frecuencia		Orange @ ALC 1 ~ 5dB, Rojo @ ALC 15dB ~ 20dB, LED apagado después de 5 segundos de color rojo
ALC LED 2 - Banda de alta frecuencia		Orange @ ALC 1 ~ 5dB, Rojo @ ALC 15dB ~ 20dB, LED apagado después de 5 segundos de color rojo
Especificaciones mecánicas		Estándar
Puerto de E / S		N-Mujer
Impedancia		50 ohmios
Temperatura de funcionamiento		-25ºC ~ + 55ºC
Condiciones ambientales		IP40
Dimensiones		250x210x53mm
Peso		≤ 3Kg
Fuente de alimentación		Entrada AC90 ~ 264V, salida DC12V / 3A

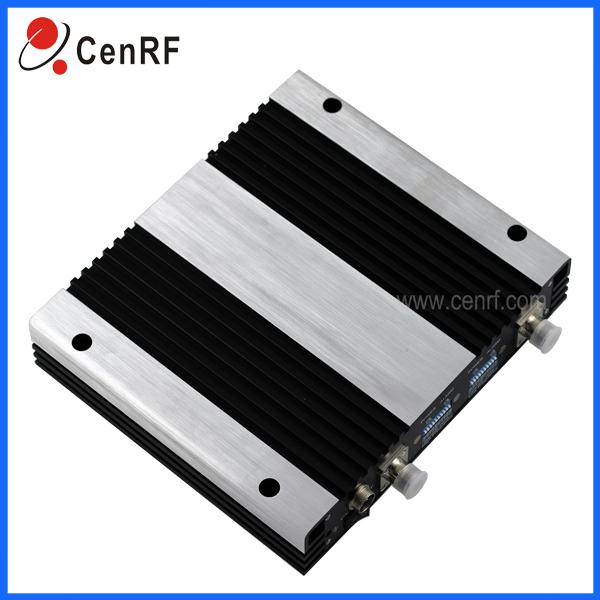

presentacion de producto

图片 55.jpg

PREGUNTAS MÁS FRECUENTES:

1. ¿Cuáles son los principales productos de CenRF?

CenRF se especializa en la fabricación de todo tipo de productos de comunicación. Nuestros principales productos son repetidores, antenas, divisores de potencia, acopladores, combinadores, conectores y conectores.

2. ¿Puede su empresa proporcionar soporte técnico?

Sí. Contamos con expertos técnicos experimentados que están dispuestos a ayudarlo a lidiar con problemas técnicos.

3. ¿Puede su empresa proporcionar soluciones?

Sí. Nuestro equipo de expertos en IBS ayudará a encontrar la solución más rentable para su aplicación.

4. ¿Prueba el equipo antes de su entrega?

Sí. Probamos cada componente después de la instalación para asegurarnos de que hemos entregado la solución de señal que necesita.

5. ¿Cuál es su control de calidad?

La calidad es la cultura de CenRF. Tenemos inspección y pruebas estrictas antes del envío.

6. ¿Se puede aceptar la pequeña orden?

Sí, la pequeña orden está disponible en nuestra compañía.

Si está interesado en nuestro repetidor de doble banda dcs & umts de 20dbm, puede comprar productos de alta calidad de nuestra fábrica. Como uno de los mejores fabricantes y proveedores, le ofreceremos un buen servicio postventa y una entrega rápida.
