Conector N-Macho para 7/8 "Cable de alimentación

Conector N-Macho para 7/8 ”Especificaciones del cable de alimentación: Demostración y esquema del producto Dibujo: Certificados CenRF: Escenas de aplicación: CenRF Communications Limited Add ： 9F, Edificio Dongguan, Jiangnan Ave 4288, Distrito Binjiang, Hangzhou Contacto ： Alan Huang Tel: + 86- 571-86631886 Fax: + 86-571-89930536 ...

Envíeconsulta

Conector N-Macho para 7/8 "Cable de alimentación

Presupuesto:

Dibujando no.	N1-AC	Lista de materiales	3010244027		RDO:		B / 0
Interfaz
De acuerdo a				IEC60169-16
especificaciones electricas
Impedancia				50 ohm
Frecuencia				0-11GHz
VSWR				≤1.10 (0-2.2GHz); ≤1.15 (0-3GHz)
Resistencia dieléctrica				≥2500V RMS, a nivel del mar
Resistencia dieléctrica				≥5000MΩ
Pérdida de inserción				≤0.12dB (@ 2200MHz )
Resistencia de contacto central				≤1.0mΩ
Resistencia de contacto exterior				≤0.25mΩ
PIM (900MHz , 1800MHz 2 × 20W)				≤-160dBc
Característica mecánica
Ciclos de apareamiento				≥500 veces
Retención del cable de terminación				≥720N
Aplicar con el cable eléctrico.				Cable de alimentación de 7/8 "
Parámetros ambientales
Rango de temperatura				-40 ℃ a +85 ℃
Requisitos medioambientales				RoHS
Material y chapado
Piezas de conector				Material		Enchapado
Contacto externo				Latón		CuSnZn3
Centro de contacto				Latón		Ag3
Cierre				Latón		Ni3
Dieléctrico				PTFE		-

Demostración del producto y dibujo del esquema:


Certificados CenRF:

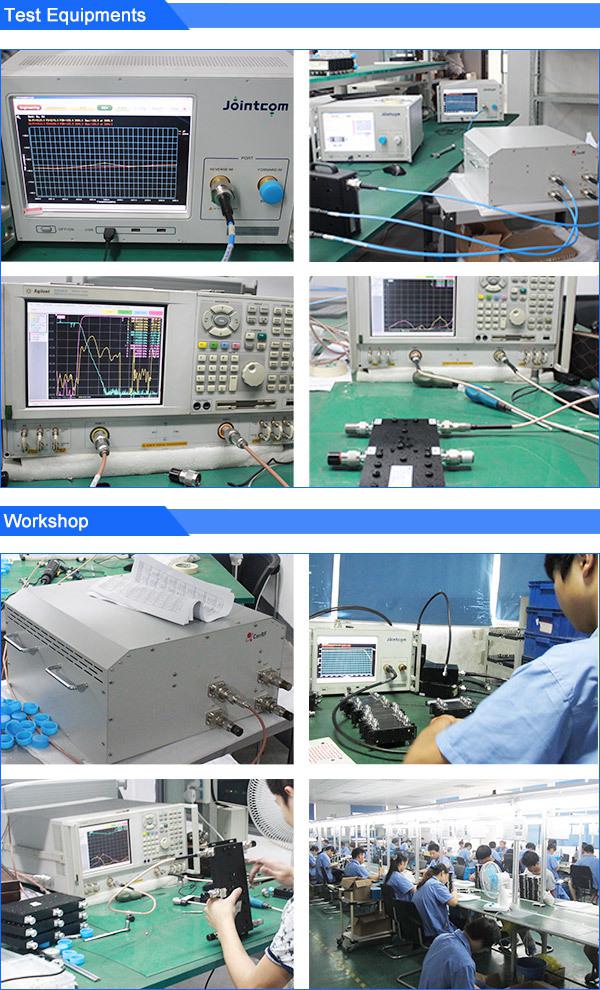

Escenas de aplicación:

Jpg 10.jpg
