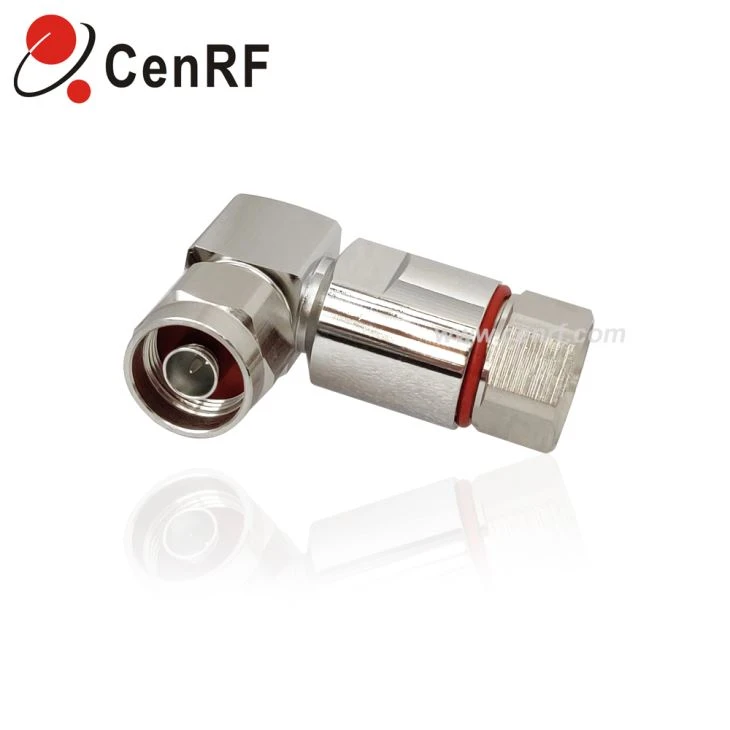

Conector N-Macho en ángulo recto para cable de baja pérdida de 1/2 "

Presupuesto:

Dibujando no.	D5K-N-YDA12	BOM	30101223		RVDO:		B / DA12
Interfaz
De acuerdo a				IEC60169-4
especificaciones electricas
Impedancia				50 ohmios
Frecuencia				0-7.5GHz
VSWR				≤1.10 (0-2.2GHz); ≤1.15 (0-3GHz)
Resistencia dieléctrica				≥4000V RMS, a nivel del mar
Resistencia dieléctrica				≥10000MΩ
Pérdida de inserción				≤0.09dB (@ 2200MHz)
Resistencia de contacto central				≤0.4mΩ
Resistencia al contacto exterior				≤0.2mΩ
PIM (900MHz , 1800MHz 2 × 20W)				≤-160dBc
Característica Mecánica
Ciclos de apareamiento				≥500 veces
Terminación de retención de cable				≥500N
Aplicar con el cable eléctrico				Cable de alimentación de 1/2 "
Característica Mecánica
Rango de temperatura				-40 ℃ a +85 ℃
Estándares ambientales				RoHS
Material y revestimiento
Piezas del conector				Material		Enchapado
Contacto exterior				Latón		CuSnZn3
Contacto central				Bronce estañado		Ag3 Silver
Cierre				Latón		Ni3
Dieléctrico				PTFE		-

Presentación del producto y dibujo del esquema:
